Infrastructure Réseau & Domaine d’Entreprise

Diagramme infra 1
Diagramme infra 2
Diagramme infra 3
Diagramme infra 4
Diagramme infra 5

Réseau d’Entreprise Haute Disponibilité

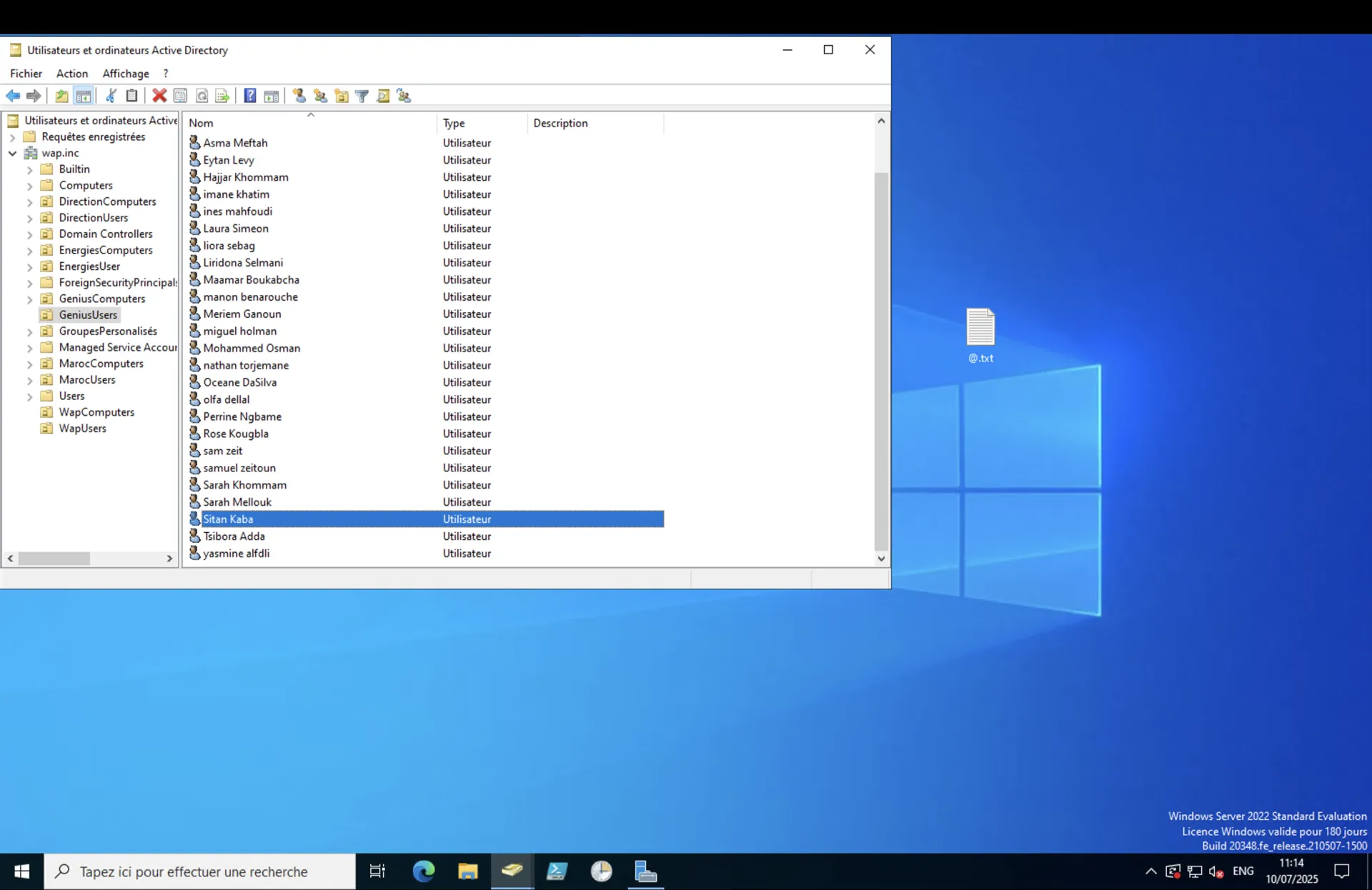

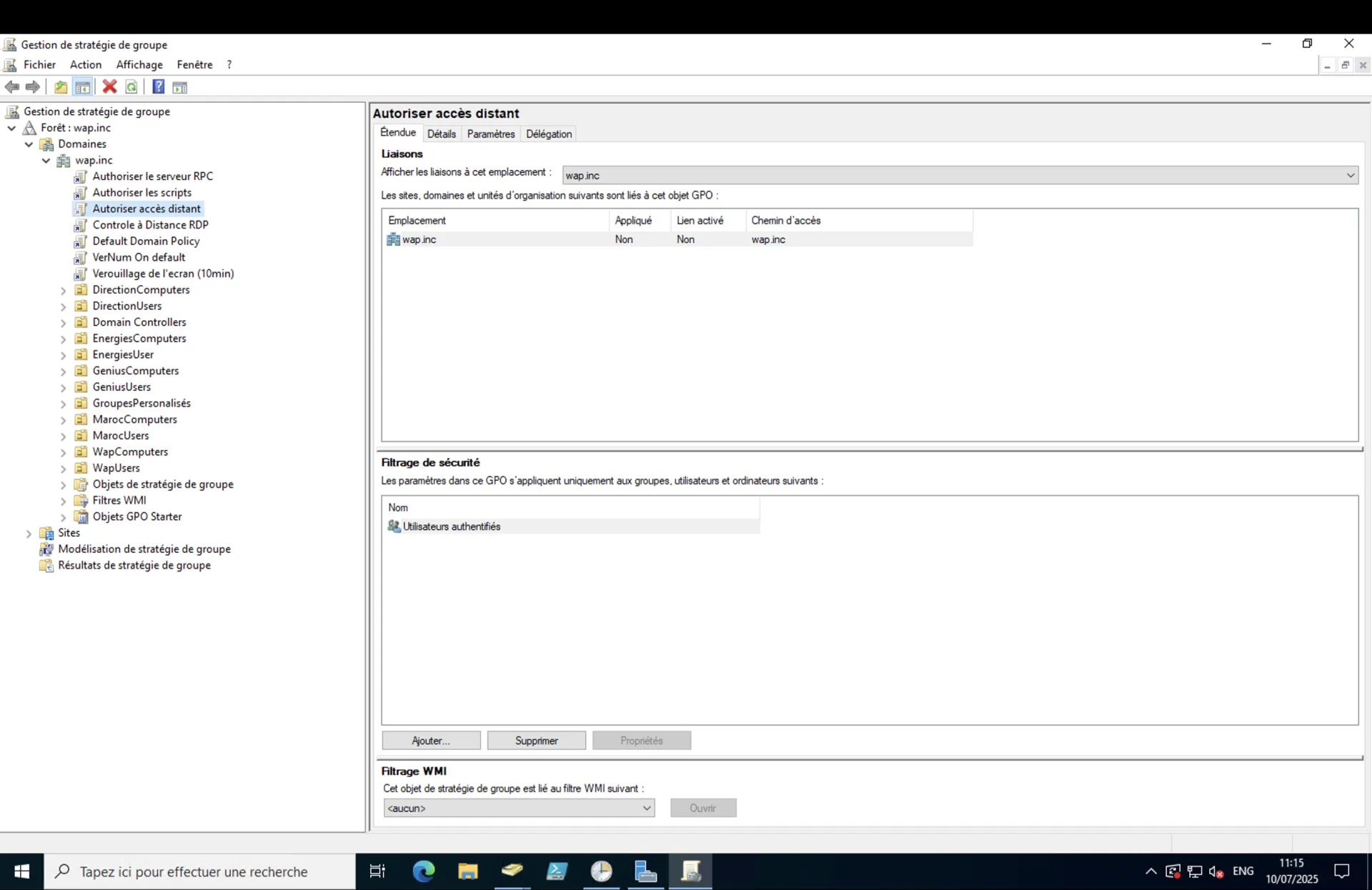

Mise en place d’un réseau d’entreprise complet : VLAN segmentés pour le service financier, la R&D, la VoIP et les invités. Contrôleur de domaine Windows Server Active Directory pour la gestion centralisée des utilisateurs, des GPO et de l’authentification.

Sécurité assurée par un pare-feu OPNsense en HA (failover CARP), avec IDS/IPS Suricata, filtrage web et VPN site-à-site IPsec. Configuration de NAT, règles de firewall stateful et QoS pour prioriser la voix et la visio.

Monitoring en temps réel avec Zabbix : graphes de bande passante, availability check, alertes Slack/Email. Infrastructure de journalisation centralisée (ELK Stack) pour stocker les logs réseau et système.

Sauvegarde et redondance : switchs LACP, stockage NAS en réplication, snapshots réguliers, et plan de reprise d’activité (PRA) sous VMware.

Infos projet

  • Pare-feu OPNsense (CARP HA, Suricata IDS/IPS)
  • Domaine Windows Server AD & GPO
  • Segmentation VLAN, QoS, VPN IPsec
  • Monitoring Zabbix, ELK Stack
  • Stockage NAS en réplication, Snapshots VMware
